恩高云盾泡沫-水喷雾灭火装置220kV全尺寸变压器模型真火试验

本次实体火试验的关键数据

恩高云盾现混式泡沫-水喷雾灭火装置在本次220kV全尺寸变压器模型实体火试验中，实现1分18秒完全控火、1分55秒完全灭火。试验采用长7米、宽4米、高4.5米的模型，设置集油坑火、高压套管火、喷射火和流淌火，预燃计时达到3分钟后启动灭火。装置由福建恩高云盾电子科技有限公司与应急管理部天津消防研究所联合研发，采用先期泡沫灭火、后续水喷雾冷却的工作方式。

项目	本次试验记录
保护对象	220kV全尺寸变压器模型，非运行中的带电变压器
模型尺寸	长7米 × 宽4米 × 高4.5米
火源设置	集油坑火、高压套管火、喷射火、流淌火
启动条件	按试验程序，预燃计时达到3分钟后启动
关键区域温度	现场热成像画面显示超过1200℃
完全控火	泡沫喷雾计时1分18秒
完全灭火	泡沫喷雾计时1分55秒
后续处置	视频记录：泡沫续喷3分钟，水喷雾冷却5分钟

试验时间：2025年12月13日。由国家固定灭火系统和耐火构件质量监督检验中心进行现场检验，福州消防救援特勤三站提供现场安全保障与支援。本文时间与现场画面按本次试验视频整理。

220kV全尺寸变压器模型如何设置试验工况

大型油浸式变压器内部储有大量绝缘油。一旦发生严重内部故障，故障电弧可能使油液迅速气化、箱内压力骤升，导致油箱破裂、可燃油气喷出并发生爆燃。高温油液和燃烧产物向外喷溅，可能直接威胁现场设备及人员安全；燃烧油液还可能沿设备表面流淌、在集油坑内积聚，形成多部位火源，增加扑救难度。

若火势未能及时控制，可能造成主变严重烧损，波及相邻设备、电缆及建构筑物，引发人员伤亡和重大财产损失。设备停运、事故抢修和更换还可能影响站内供电能力，严重时扩大停电范围，影响重要用户及生产生活用电。因此，快速控制火势、扑灭明火，并持续冷却高温部位、降低复燃和蔓延风险，直接关系人员安全、设备保护与供电保障。

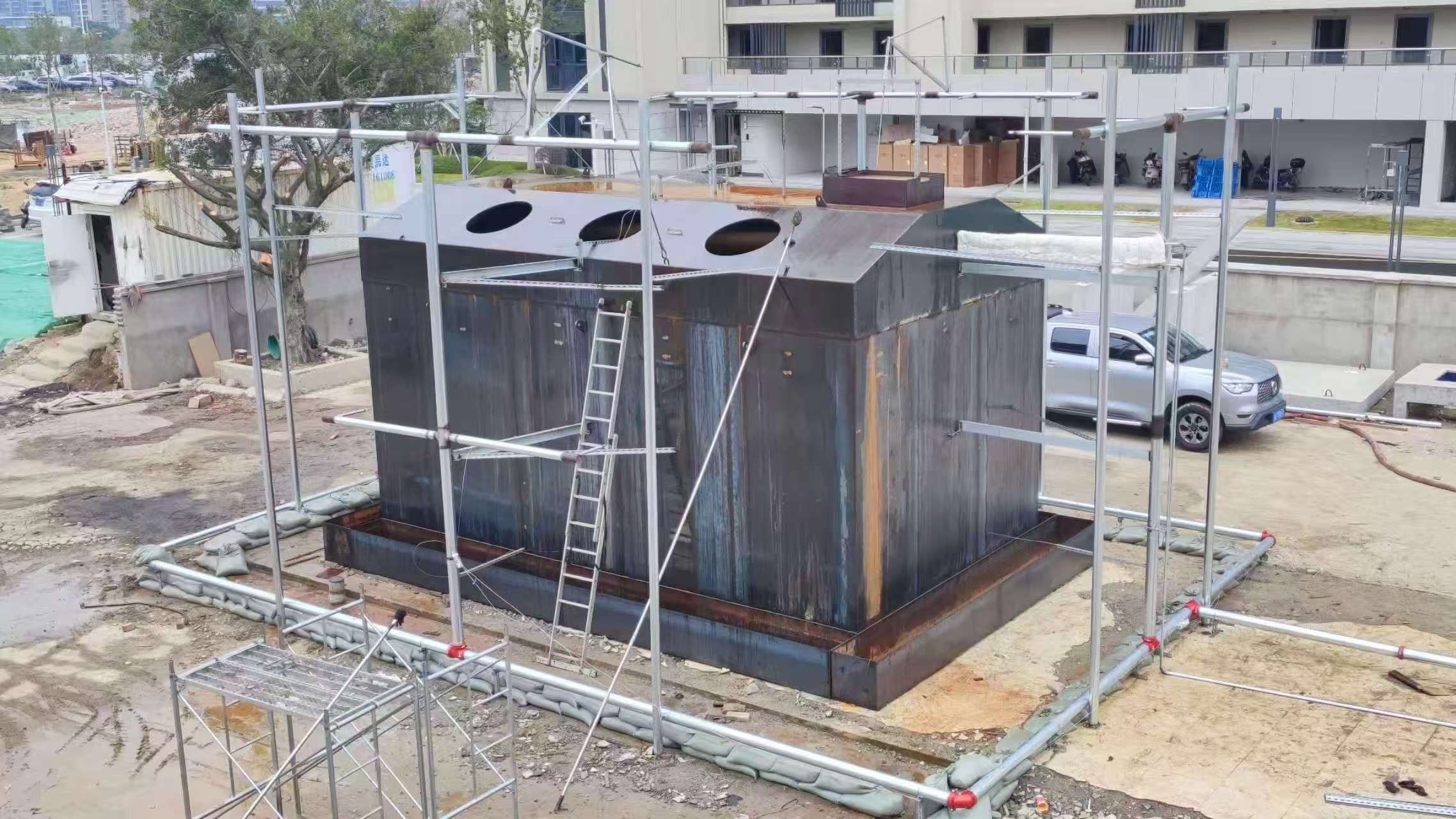

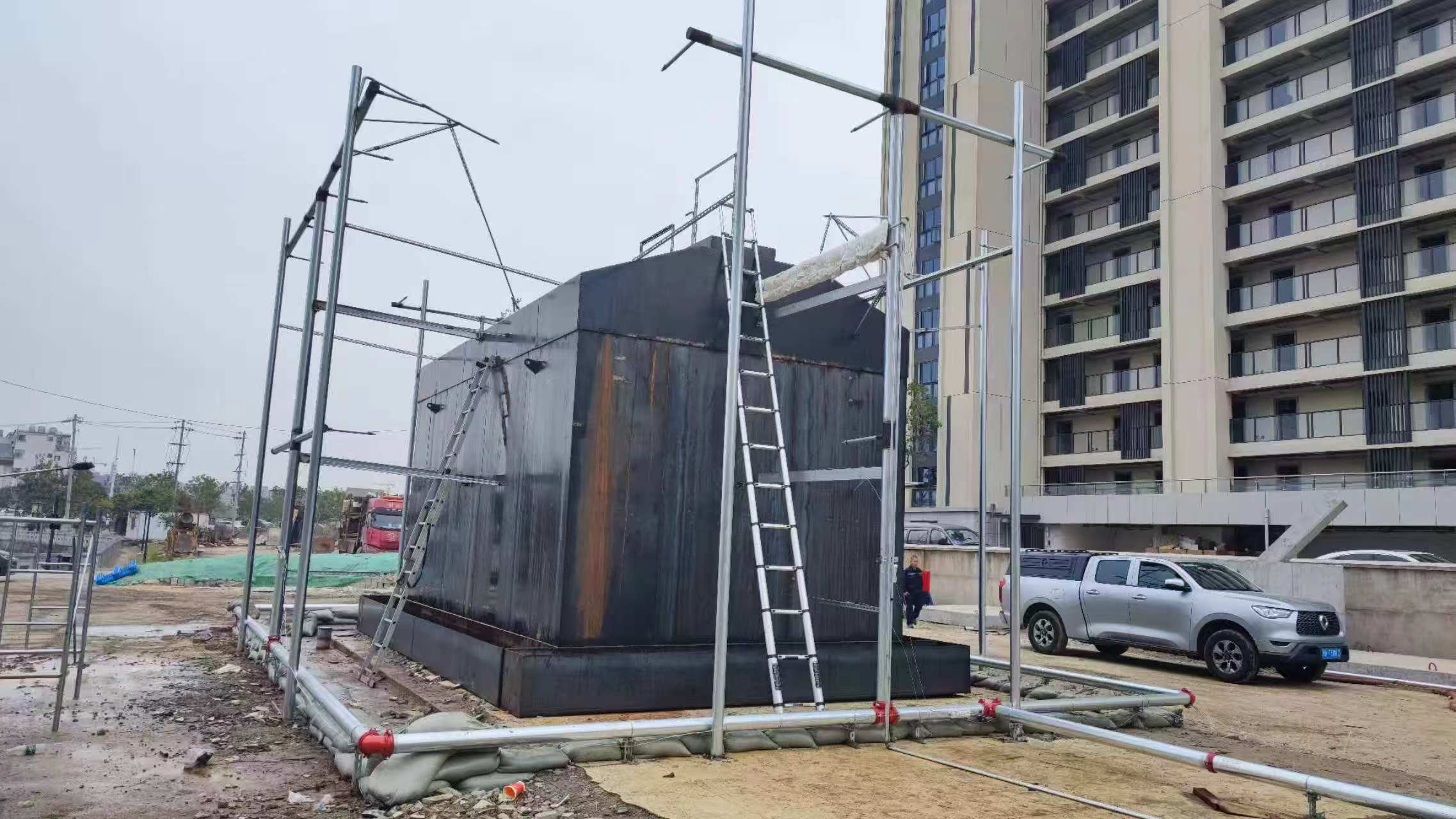

本次试验参照T/CEC 575—2021《油浸式变压器泡沫-水喷雾灭火装置通用技术条件》，按其规定的长7米、宽4米、高4.5米模型尺寸搭建220kV全尺寸变压器模型，设置集油坑火、高压套管火、喷射火和流淌火，配套设计、布置喷雾管网，并按标准规定的程序，在预燃计时达到3分钟后启动灭火系统。

四类火源模拟油液积聚、套管部位起火、油液喷射及沿设备表面流淌燃烧。装置面对的是预燃后已发展的多部位油火，控火、灭火时间均不包含此前的预燃阶段。

不同技术的验证重点有所不同。排油注氮按XF 835—2009采用充油不少于10吨、横截面积不小于4平方米的试验油箱，油液预热后点燃并预燃3分钟；该条款未要求220kV全尺寸外形及本次四类组合火源。

泡沫喷雾按XF 834—2009开展的B类火试验，采用2.15米×2.15米、深度不小于280毫米的油盘，预燃60秒；标准也允许其他有效模型。传统水喷雾按GB 50219—2014进行模拟灭火功能及冷喷验收，检查联动和喷雾覆盖等，相关条款未要求220kV全尺寸模型点火试验。

相较于单一油盘工况或不点火的功能验收，全尺寸模型与多部位火源更贴近大型油浸式变压器的典型火灾场景，能够更有针对性地检验成套装置的喷射覆盖、控火灭火及后续冷却能力，为工程应用提供试验参考。

1分18秒完全控火与1分55秒完全灭火的过程

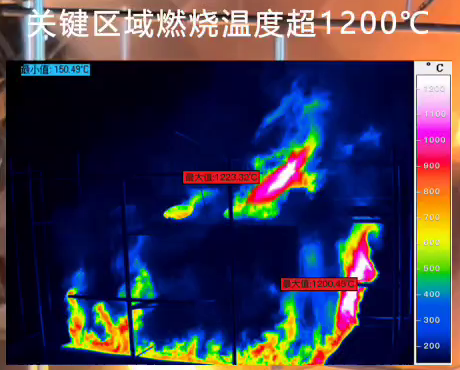

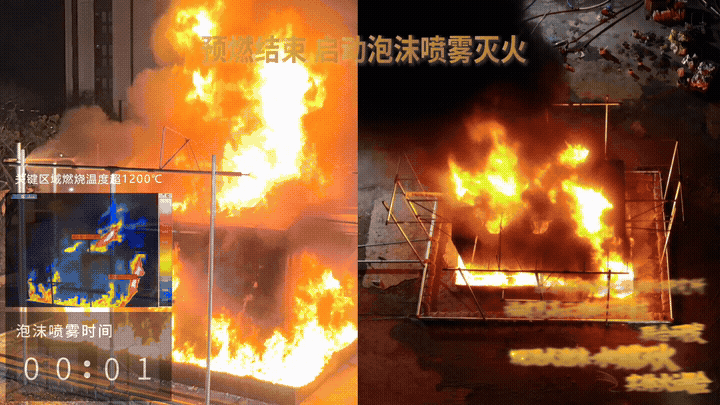

预燃结束、装置启动初期，现场热成像画面显示，关键区域燃烧温度超过1200℃。此时模型多部位仍在猛烈燃烧，装置需要在高温油火条件下迅速压制火势、扑灭明火，并在灭火后持续冷却。

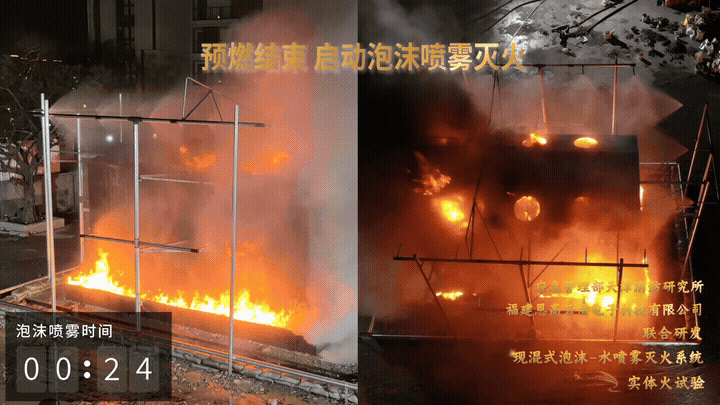

预燃结束后，装置启动，消防泵组供水。AFFF水成膜泡沫原液与水经比例混合装置按设定比例混合，形成泡沫混合液。混合液经分区控制阀和固定管网输送至喷头，对变压器模型上部、侧面及集油坑等部位持续喷射。

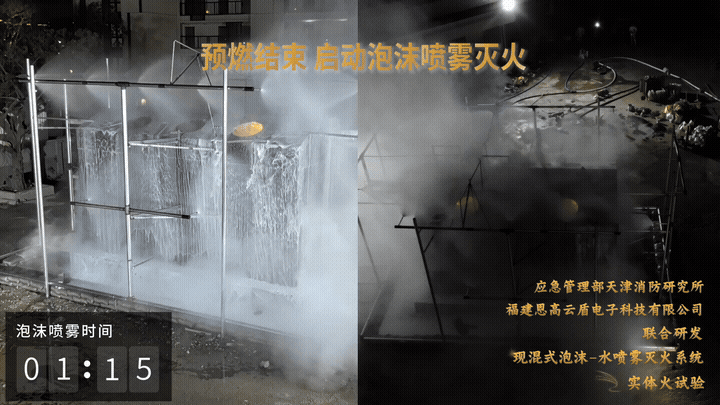

随着泡沫在燃烧油面铺展并形成覆盖，火势逐步减弱，喷雾同时吸热降温。按现场视频中的泡沫喷雾计时，至1分18秒，完全控火，模型外部大范围明火消退。此时模型油箱内部仍有少量余火，装置继续喷射泡沫混合液，进一步扑灭残余火源。

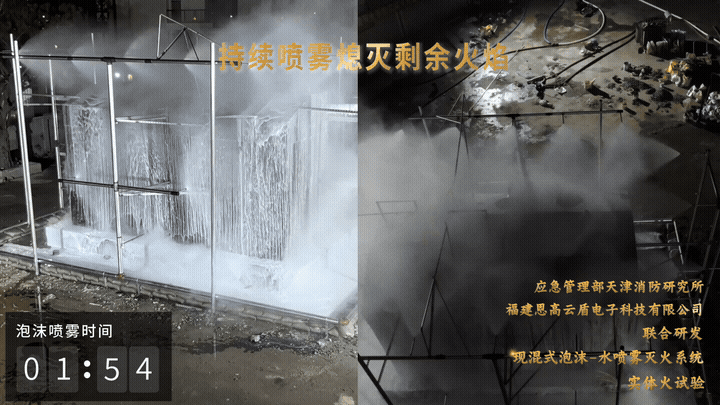

在泡沫混合液持续喷射下，残余火源逐渐消失。至1分55秒，完全灭火，明火全部扑灭。

灭火后为什么继续喷放泡沫并进行水雾冷却

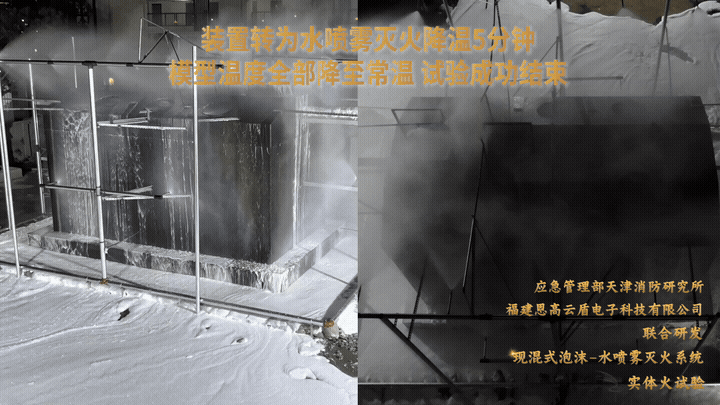

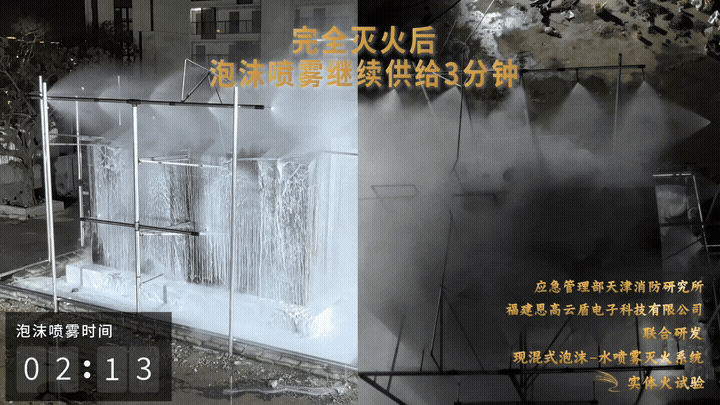

明火扑灭后，装置继续喷放泡沫混合液3分钟，保持泡沫覆盖，随后转入清水喷雾阶段，持续冷却5分钟，降低模型温度和复燃风险。

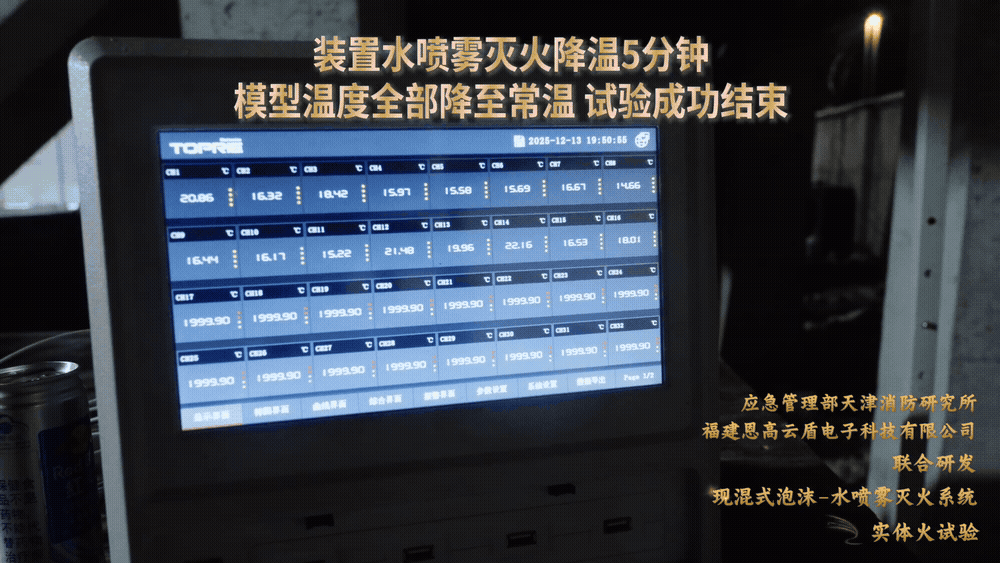

冷却过程中，现场通过温度记录仪监测温度变化。视频末段的仪器画面显示，CH1—CH16通道读数为14.69～22.07℃。

上述续喷和冷却时长为本次现场视频记录，不等同于工程设计要求的持续供给时长。温度记录仪末段读数也不代表所有部位在所有时刻的温度。

变电站新建和旧站改造如何应用泡沫-水喷雾装置

这套装置由恩高云盾与应急管理部天津消防研究所依据T/CEC 575—2021开展研发，兼顾泡沫灭火和水喷雾冷却。对于变电站新建及消防改造项目，业主关心灭火性能，也关心现场能否布置、施工周期和日常维护。

国网设备〔2024〕218号文件明确了老旧或失效排油注氮装置的优先改造方向。

《国家电网有限公司关于开展变电站消防隐患排查治理和消防设备管理提升工作的通知》（国网设备〔2024〕218号）第18项“推广消防新技术应用”明确提出：

“加快推进老旧或装置失效的变压器排油注氮装置退役，优先改造为水喷雾灭火系统或现混式泡沫-水喷雾灭火系统。”

国家能源局《防止电力生产事故的二十五项重点要求（2023版）》第12.7.5条同时提出，当采用泡沫灭火系统时，宜采用泵组式泡沫喷雾灭火系统，具备先期泡沫快速灭火、后期水喷雾持续降温的功能。

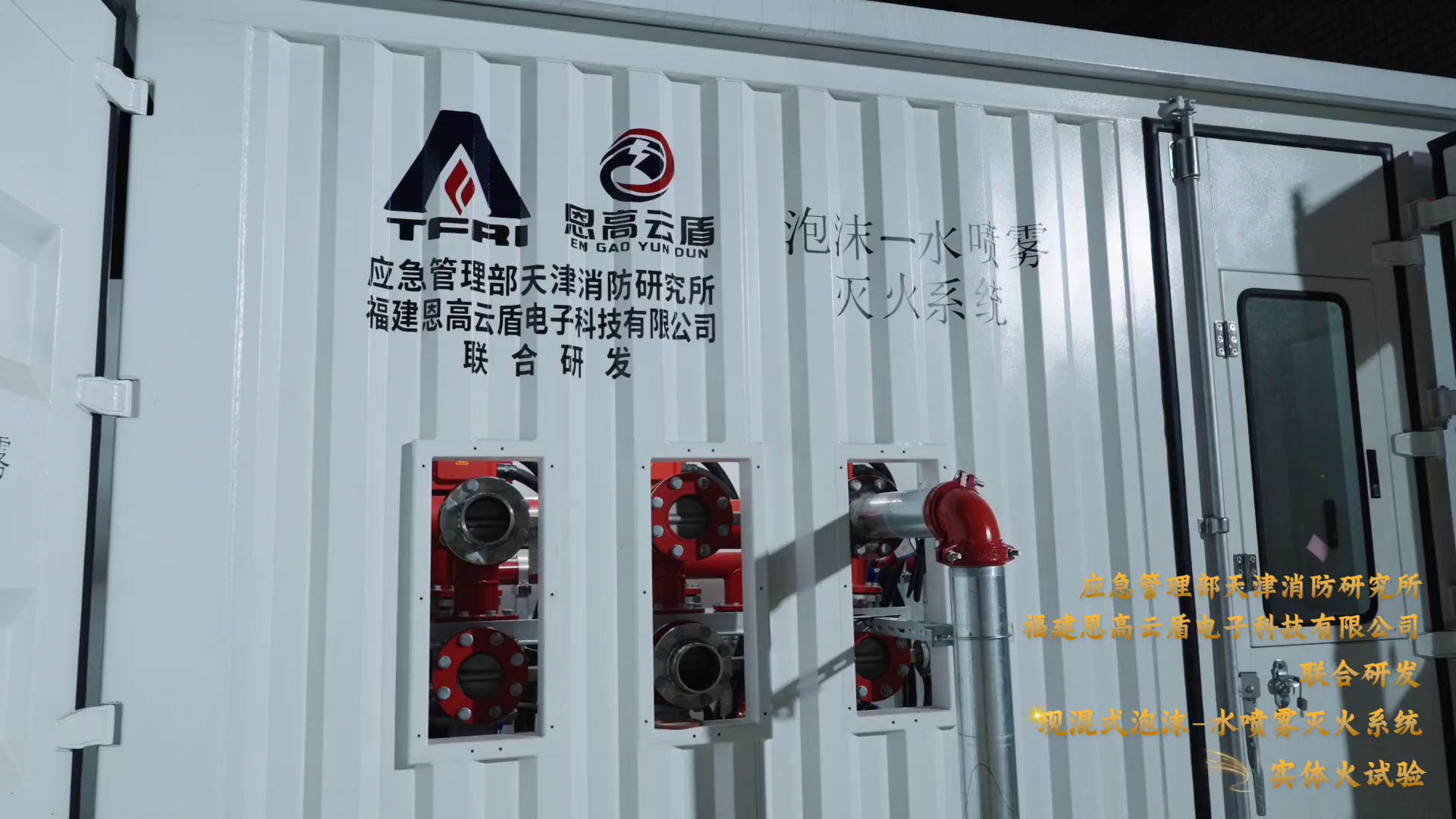

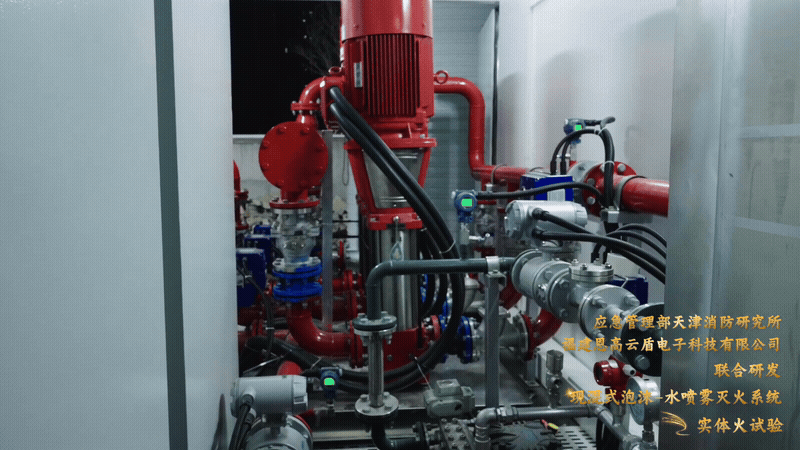

旧站消防改造既受场地和施工条件限制，也需要尽量减少对正常供电的影响。装置采用预制设备舱配套组合式水箱，无需单独建设传统消防水池和消防泵房，泵组、比例混合装置、阀组及控制设备在工厂完成集成，减少现场土建、配管和接线工作。

缩短现场施工周期，更重要的是减少改造对停电窗口的占用。通过工厂预制和现场作业统筹，可将具备条件的工作提前完成，减少必须在停电期间实施的安装、接入及调试工作量，有利于缩短改造停电时间、降低对供电的影响，同时控制建设及维护的综合成本。具体停电安排需结合现场安全条件和施工方案确定；新建站也可结合总体布局统筹配置。

与传统水喷雾相比，本装置增加了泡沫覆盖灭火功能，并保留后续水雾冷却。喷射管网采用干式待机，省去传统雨淋阀和稳压泵；该管段待机时无水，无需长期充水保压，可避免由此产生的渗漏及保压维护问题。

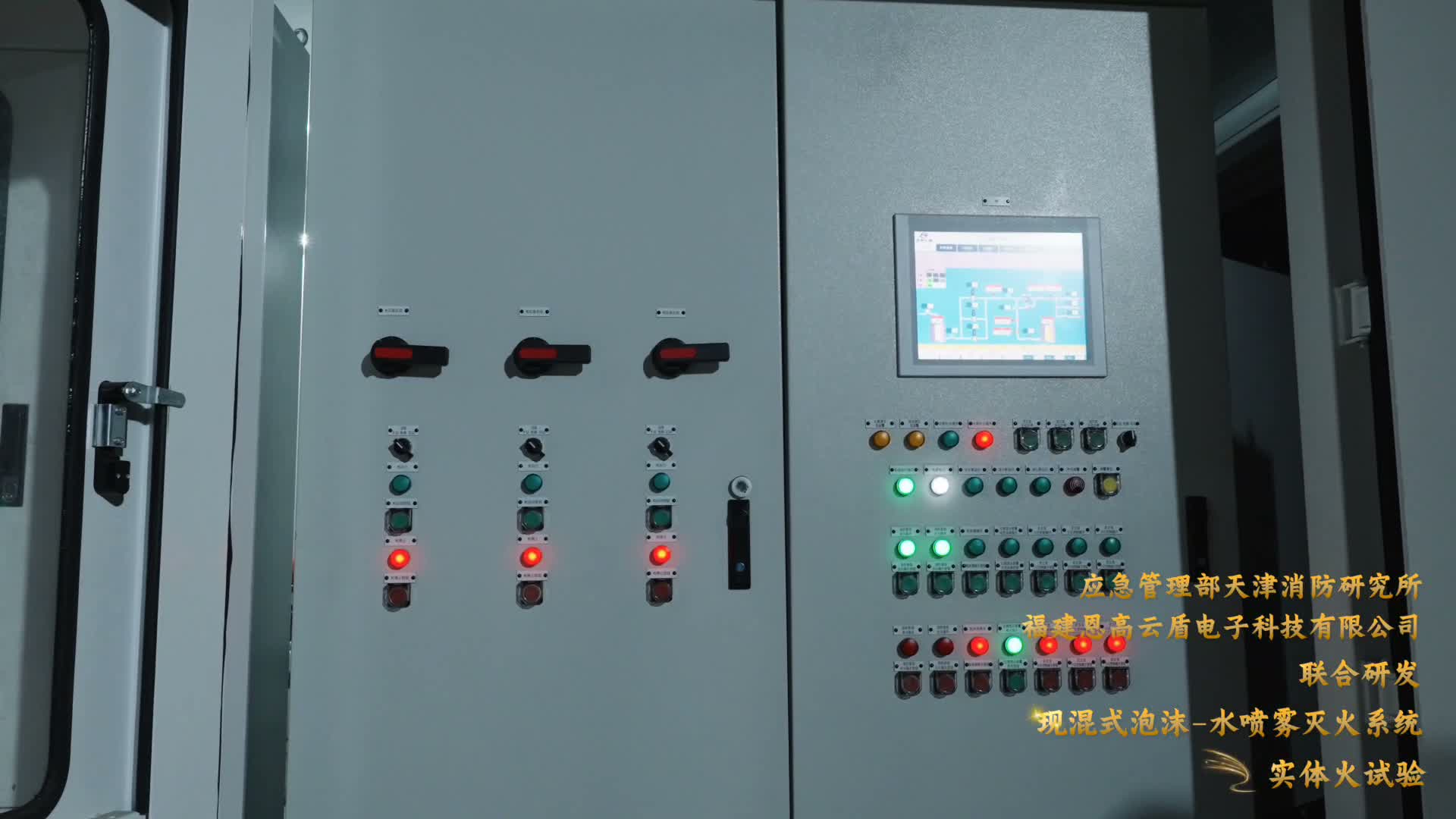

设备采用成套供货、统一售后，减少分散采购、分散施工带来的维护协调困难。独立功能试验回路配合可视化控制，便于运维人员检查设备状态和动作功能。储水、供电及接口等具体配置，按项目设计条件确定。

上述文件涉及技术路线和工程管理要求，并非对某一品牌的指定。具体项目仍需结合适用标准、设计文件及业主要求确定配置。

实火试验结果与工程应用

1分18秒完全控火，1分55秒完全灭火。这是恩高云盾现混式泡沫－水喷雾灭火装置在本次220kV全尺寸变压器模型实体火试验中的表现。灭火后，装置继续喷放泡沫并转入水喷雾冷却，展现了快速灭火与持续降温相结合的实际效果。

通过联合研发、成套集成和实体火试验，恩高云盾进一步积累了大型变压器消防装备的工程应用经验。此次试验结果为设备选型沟通提供了现场依据；具体项目的设计、验收和性能承诺，应以适用文件及合同约定为准。

在原有排油注氮、水喷雾和泡沫喷雾灭火装置的基础上，恩高云盾新增了兼顾泡沫灭火与持续水雾冷却的现混式泡沫－水喷雾灭火装置，进一步完善了变压器消防产品系列，为不同站型的新建与改造提供更多设备选择。

如需产品资料，或咨询变电站新建、扩建及消防改造方案，欢迎联系恩高云盾。我们将结合变压器布置、场地及供水供电条件，提供设备选型与配置建议。

泡沫-水喷雾灭火装置常见问题

资料与技术依据

• 本次实体火试验视频与现场照片，福建恩高云盾电子科技有限公司提供。
• T/CEC 575—2021《油浸式变压器泡沫-水喷雾灭火装置通用技术条件》，用于说明研发及模型试验依据。
• XF 835—2009、XF 834—2009及GB 50219—2014，用于说明不同试验及验收条款的范围，不作为不同产品优劣的直接排序。
• 国网设备〔2024〕218号，第18项“推广消防新技术应用”；文件资料由公司提供。
• 国家能源局《防止电力生产事故的二十五项重点要求（2023版）》，第12.7.5条。
